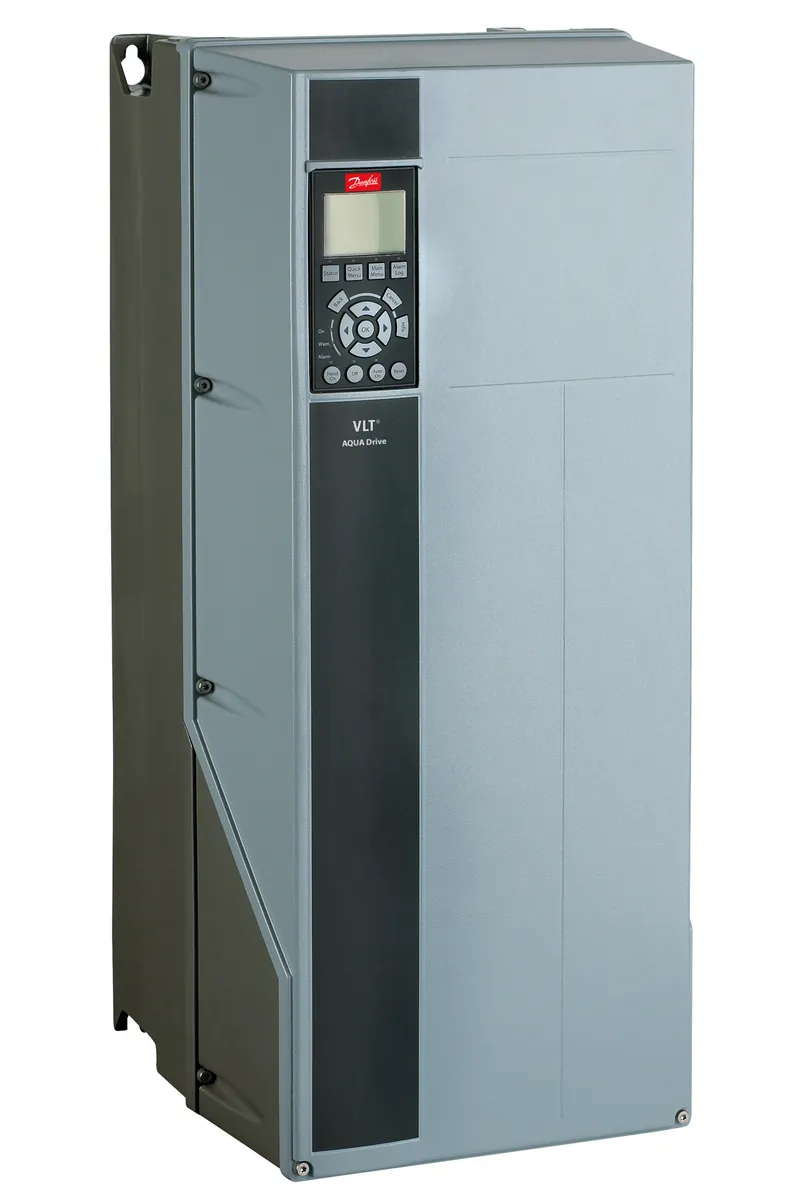

Danfoss 137U9039 – Variateur de fréquence VLT® AQUA Drive FC 202, 3 kW, 380-480 V, IP55
- Code article : 137U9039
- Code type :
FC-202P3K0T4E55H2TGCXXXSXXXXALBXCXXXXDX - Puissance moteur : 3 kW (4 HP)
- Alimentation : 380-480 V triphasée
- Courant de sortie : 7,2 A
- Indice de protection : IP55
- EAN : 5715253775630
Demander un devisPrix, disponibilité et délai de livraison sur demande.
Vente en Europe et en Afrique : Maroc, Algérie, Tunisie, Sénégal, Côte d’Ivoire, Cameroun, République démocratique du Congo (RDC)… tous les pays
Description
Variateur de fréquence Danfoss VLT® AQUA Drive FC 202 pour l'eau et les eaux usées : pompes, surpresseurs et aération, avec fonctions dédiées (remplissage de canalisations, protection marche à sec, cascade). Voir toute la gamme VLT® AQUA Drive FC 202.
Le variateur de fréquence Danfoss 137U9039 (code type FC-202P3K0T4E55H2TGCXXXSXXXXALBXCXXXXDX) appartient à la gamme VLT® AQUA Drive FC 202 et convient à un moteur de 3 kW (4 HP), sur une alimentation triphasée 380-480 V. Boîtier IP55, taille A5. Cette configuration comprend : filtre CEM (RFI) : classe A2; hacheur de freinage : non; panneau de commande : panneau de commande graphique (LCP); vernis des cartes : carte vernie (tropicalisée).
Caractéristiques principales
| Fabricant | Danfoss |
|---|---|
| Gamme | VLT® AQUA Drive FC 202 |
| Type de produit | Variateur de fréquence |
| Code article | 137U9039 |
| Code type | FC-202P3K0T4E55H2TGCXXXSXXXXALBXCXXXXDX |
| EAN | 5715253775630 |
| Puissance moteur (kW) | 3 kW |
| Puissance moteur (HP) | 4 HP |
| Puissance, surcharge normale | 3 kW |
| Puissance, forte surcharge | 3 kW |
| Tension d'alimentation | 380-480 V CA |
| Nombre de phases | Triphasé |
| Indice de protection | IP55 / Type 12 |
| Taille (frame) | A5 |
Caractéristiques électriques
| Courant de sortie permanent (surcharge normale) | 7,2 A |
|---|---|
| Courant de sortie intermittent (surcharge normale) | 7,92 A |
| Courant de sortie permanent (forte surcharge) | 7,2 A |
| Courant permanent, tension haute | 6,3 A |
| Puissance apparente | 4,99 kVA |
| Pertes de puissance | 116 W |
| Catégorie CEM (EN 61800-3) | C3 |
| Bus de terrain | PROFINET MCA 120 |
| Safe Torque Off (STO) | Oui |
Dimensions et poids
| Hauteur | 420 mm |
|---|---|
| Largeur | 242 mm |
| Profondeur | 200 mm |
| Profondeur avec options A/B | 200 mm |
| Poids net | 12,3 kg |
| Poids brut | 12,6 kg |
| Volume emballé | 52,36 l |
Options de cette configuration
| Filtre CEM (RFI) | Classe A2 |
|---|---|
| Hacheur de freinage | Non |
| Panneau de commande | Panneau de commande graphique (LCP) |
| Vernis des cartes | Carte vernie (tropicalisée) |
Décodage du code type
| Position | Code | Signification |
|---|---|---|
| Groupe de produits | FC- | VLT® AQUA Drive FC- |
| Série | 202 | 202 |
| Puissance nominale | P3K0 | (P3K0) 3.0 KW / 4.0 HP |
| Phases | T | Triphasé |
| Tension réseau | 4 | 380-480 V CA |
| Boîtier | E55 | IP55 / Type 12 |
| Filtre RFI | H2 | Filtre RFI |
| Frein – arrêt de sécurité | T | Arrêt de sécurité |
| Panneau de commande (LCP) | G | Panneau de commande local graphique |
| Vernis des cartes électroniques | C | Cartes vernies |
| Option réseau | X | Sans option réseau |
| Adaptation A | X | Entrées de câbles standard |
| Adaptation B | X | Sans adaptation |
| Version logicielle | SXXX | Dernière version du logiciel standard |
| Pack de langues logiciel | X | Pack de langues standard |
| Option A | AL | PROFINET MCA 120 |
| Option B | BX | Sans option B |
| Option C0 (MCO) | CX | Sans option C0 |
| Option C1 | X | Sans option C1 |
| Logiciel option C | XX | Sans option logicielle |
| Option D | DX | Sans option D |
Autres configurations FC 202 3 kW, 380-480 V, IP55
194 configurations Danfoss FC 202 existent pour 3 kW, 380-480 V, IP55 :
- 137U9818 – RFI classe A2, hacheur de freinage, panneau de commande graphique (LCP)
- 137X0036 – RFI classe A1/B, panneau de commande graphique (LCP)
- 137X0901 – RFI classe A1/B, panneau de commande graphique (LCP)
- 137X0919 – RFI classe A1/B, panneau de commande graphique (LCP)
- 137X2216 – RFI classe A2, panneau de commande graphique (LCP)
- 132X2580 – RFI classe A1/B, panneau de commande graphique (LCP)
- 132X2664 – RFI classe A1/B, panneau de commande graphique (LCP)
- 132X3195 – RFI classe A1/B, panneau de commande graphique (LCP)
