Danfoss 136L9370 – Variateur de fréquence VACON® NXS, 55 kW, 380-500 V, IP21
- Code article : 136L9370
- Code type :
NXS01055-A2H1SSS-A1A30000C5+FL26+DPAP+DLRU - Puissance moteur : 55 kW
- Alimentation : 380-500 V triphasée
- Courant de sortie : 105 A
- Indice de protection : IP21
- EAN : 5710108859701
Demander un devisPrix, disponibilité et délai de livraison sur demande.
Vente en Europe et en Afrique : Maroc, Algérie, Tunisie, Sénégal, Côte d’Ivoire, Cameroun, République démocratique du Congo (RDC)… tous les pays
Description

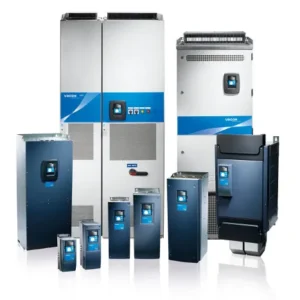

Le VACON® NXS est la version standard de la famille VACON® NX de variateurs de fréquence refroidis par air, destinée aux applications industrielles générales : pompes, ventilateurs, convoyeurs et machines. Voir toute la gamme VACON® NXS.
Le variateur de fréquence Danfoss 136L9370 (code type NXS01055-A2H1SSS-A1A30000C5+FL26+DPAP+DLRU) appartient à la gamme VACON® NXS et convient à un moteur de 55 kW, sur une alimentation triphasée 380-500 V. Boîtier IP21, taille FR07. Cette configuration comprend : filtre CEM (RFI) : classe A1; hacheur de freinage : oui; panneau de commande : clavier alphanumérique; vernis des cartes : non vernie.
Caractéristiques principales
| Fabricant | Danfoss |
|---|---|
| Gamme | VACON® NXS |
| Type de produit | NXS Frequency Converter |
| Code article | 136L9370 |
| Code type | NXS01055-A2H1SSS-A1A30000C5+FL26+DPAP+DLRU |
| EAN | 5710108859701 |
| Puissance moteur (kW) | 55 kW |
| Puissance, surcharge faible | 55 kW |
| Puissance, forte surcharge | 45 kW |
| Tension d'alimentation | 380-500 V CA (465-800 V CC) |
| Nombre de phases | Triphasé |
| Indice de protection | IP21/NEMA1 |
| Taille (frame) | FR07 |
Caractéristiques électriques
| Courant de sortie permanent (surcharge normale) | 105 A |
|---|---|
| Courant de sortie permanent (forte surcharge) | 87 A |
| Courant assigné | 105 A |
| Catégorie CEM (EN 61800-3) | C2 |
| Bus de terrain | PROFIBUS DP |
| Entrées/sorties standard | 6DI,DO,2AI,1AO,+10Vr,+24V |
Dimensions et poids
| Hauteur | 591 mm |
|---|---|
| Largeur | 237 mm |
| Profondeur | 257 mm |
| Poids net | 35 kg |
| Poids brut | 36 kg |
Options de cette configuration
| Filtre CEM (RFI) | Classe A1 |
|---|---|
| Hacheur de freinage | Oui |
| Panneau de commande | Clavier alphanumérique |
| Vernis des cartes | Non vernie |
Décodage du code type
| Position | Code | Signification |
|---|---|---|
| Groupe de produits | NXS | Variateur de fréquence NXS |
| Variateur personnalisé | +BM25 | Vacon Blue NXS/NXL Customizati |
| Modification mécanique | S | Variateur standard refroidi par air |
| Tension réseau | 5- | 380-500 V CA (465-800 V CC) |
| Courant | 0105 | 105 A |
| Clavier de commande | A | Afficheur alphanumérique |
| Boîtier | 2 | IP21/NEMA1 |
| Niveau d'émission CEM | H | IEC61800-3 |
| Hacheur de freinage | 1 | Hacheur de freinage intégré |
| Modification électrique | S | 6 pulses avec self |
| Modification des cartes | S- | Raccordement direct / standard |
| Emballage d'expédition | +GSCB | Emballage carton |
| Garantie | +WT01 | Garantie 12/18 mois |
| Plaque presse-étoupe | +QGLC | Plaque presse-étoupe en pouces |
| Emplacement d'option A | A1 | A1,6DI,DO,2AI,1AO,+10Vr,+24V |
| Emplacement d'option B | A3 | A3,1RO(NO/NC),1RO(NC), therm |
| Emplacement d'option C | 00 | Aucune carte |
| Emplacement d'option D | 00 | Aucune carte |
| Emplacement d'option E | C5 | C5, PROFIBUS DP avec Sub-D9 |
| Pack de langues du firmware | +FL26 | Langues : EN, RU, ZH |
| Niveau de documentation | +DPAP | Manuels papier |
| Langue de la documentation | +DLRU | Russe |
| Firmware système | +FNS02 | Logiciel système NXS2 |
| Licence logicielle | NONE | Sans licence logicielle |
| Application | +A000 | Sans application spéciale |
| Jeu de paramètres | NONE | Aucun |
| Paramètres moteur par défaut | +LS50 | Fréquence moteur par défaut 50 Hz |
| Options d'étiquetage | +LPC1 | Sans étiquettes supplémentaires |
| Marquage CE | +GACE | Marquage CE |
| Homologation UL | +GAUL | Homologation UL |
| Homologation RCM | +GACT | Homologation RCM N16307 |
| Homologation marine | NONE | Sans homologation marine |
| Homologation KC | +GAKC | Homologation coréenne |
| Homologation ukrainienne | +GAUA | Homologation ukrainienne |
| Homologation EAC | +GAEA | Homologation EAC |
Autres configurations VACON NXS 55 kW, 380-500 V, IP21
160 configurations Danfoss VACON NXS existent pour 55 kW, 380-500 V, IP21 :
- 136G0035 – RFI classe A1, clavier alphanumérique
- 136L9123 – hacheur de freinage, clavier alphanumérique
- 136H9396 – RFI classe A1, clavier graphique
- 136G0065 – RFI classe A1, clavier alphanumérique
- 136L1614 – RFI classe A1, hacheur de freinage, clavier graphique
- 136G0088 – clavier alphanumérique
- 132H1682 – RFI classe A1, clavier graphique
- 136H7405 – RFI classe A1, clavier alphanumérique
