Danfoss 132L3084 – Variateur de fréquence VACON® NXP Air Cooled, 22 kW, 380-500 V, IP21
- Code article : 132L3084
- Code type :
NXP00455-A2T1SSV-A1A3A5B100+DNOT - Puissance moteur : 22 kW
- Alimentation : 380-500 V triphasée
- Courant de sortie : 46 A
- Indice de protection : IP21
- EAN : 5714853424672
Demander un devisPrix, disponibilité et délai de livraison sur demande.
Vente en Europe et en Afrique : Maroc, Algérie, Tunisie, Sénégal, Côte d’Ivoire, Cameroun, République démocratique du Congo (RDC)… tous les pays
Description

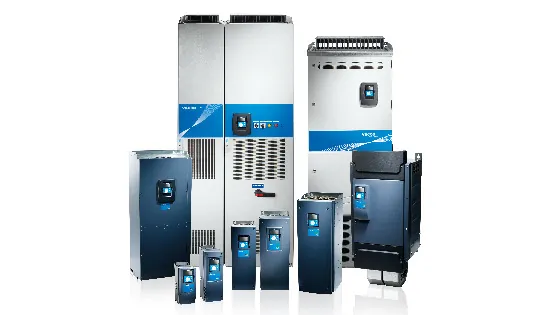

Variateur de fréquence Danfoss VACON® NXP refroidi par air pour applications industrielles exigeantes, marine et offshore, avec contrôle de haute précision. Voir toute la gamme VACON® NXP Air Cooled.
Le variateur de fréquence Danfoss 132L3084 (code type NXP00455-A2T1SSV-A1A3A5B100+DNOT) appartient à la gamme VACON® NXP Air Cooled et convient à un moteur de 22 kW, sur une alimentation triphasée 380-500 V. Boîtier IP21, taille FR06. Cette configuration comprend : hacheur de freinage : oui; panneau de commande : clavier alphanumérique.
Caractéristiques principales
| Fabricant | Danfoss |
|---|---|
| Gamme | VACON® NXP Air Cooled |
| Type de produit | Variateur de fréquence NXP |
| Code article | 132L3084 |
| Code type | NXP00455-A2T1SSV-A1A3A5B100+DNOT |
| EAN | 5714853424672 |
| Puissance moteur (kW) | 22 kW |
| Puissance, surcharge faible | 22 kW |
| Puissance, forte surcharge | 18,5 kW |
| Tension d'alimentation | 380-500 V CA (465-800 V CC) |
| Nombre de phases | Triphasé |
| Indice de protection | IP21/NEMA1 |
| Taille (frame) | FR06 |
Caractéristiques électriques
| Courant de sortie permanent (surcharge normale) | 46 A |
|---|---|
| Courant de sortie permanent (forte surcharge) | 38 A |
| Courant assigné | 45 A |
| Catégorie CEM (EN 61800-3) | C4 |
| Entrées/sorties standard | 6DI,DO,2AI,1AO,+10Vr,+24V |
Dimensions et poids
| Hauteur | 557 mm |
|---|---|
| Largeur | 195 mm |
| Profondeur | 237 mm |
| Poids net | 18,5 kg |
| Poids brut | 19,5 kg |
Options de cette configuration
| Hacheur de freinage | Oui |
|---|---|
| Panneau de commande | Clavier alphanumérique |
Décodage du code type
| Position | Code | Signification |
|---|---|---|
| Groupe de produits | NXP | Variateur de fréquence NXP |
| Variateur personnalisé | +BM26 | VACON NXP gris foncé |
| Modification mécanique | S | Variateur standard refroidi par air |
| Tension réseau | 5- | 380-500 V CA (465-800 V CC) |
| Courant | 0045 | 45 A |
| Clavier de commande | A | Afficheur alphanumérique |
| Boîtier | 2 | IP21/NEMA1 |
| Niveau d'émission CEM | T | IEC 61800-3 pour réseaux IT |
| Hacheur de freinage | 1 | Hacheur de freinage intégré |
| Modification électrique | S | 6 pulses avec self |
| Modification des cartes | V- | Raccordement direct, cartes vernies |
| Emballage d'expédition | +GSCB | Emballage carton |
| Garantie | +WT01 | Garantie 12/18 mois |
| Plaque presse-étoupe | +QGLC | Plaque presse-étoupe en pouces |
| Emplacement d'option A | A1 | 6DI,DO,2AI,1AO,+10Vr,+24V |
| Emplacement d'option B | A3 | 1RO(NO/NC),1RO(NC), therm |
| Emplacement d'option C | A5 | 3DI(Enc.10-24V),15/24Vout |
| Emplacement d'option D | B1 | 6 E/S TOR programmables |
| Emplacement d'option E | 00 | Aucune carte |
| Pack de langues du firmware | +FL22 | Langues : EN, FR, IT, ES, PT (Europe de l'Ouest) |
| Niveau de documentation | +DNOT | Sans manuel |
| Langue de la documentation | +DLUK | Anglais |
| Firmware système | +FNP02 | Logiciel système NXP |
| Licence logicielle | NONE | Sans licence logicielle |
| Application | +A000 | Sans application spéciale |
| Jeu de paramètres | NONE | Aucun |
| Paramètres moteur par défaut | +LS50 | Fréquence moteur par défaut 50 Hz |
| Options d'étiquetage | +LPC1 | Sans étiquettes supplémentaires |
| Marquage CE | +GACE | Marquage CE |
| Homologation UL | +GAUL | Homologation UL |
| Homologation RCM | +GACT | Homologation RCM N16307 |
| Homologation marine | NONE | Sans homologation marine |
| Homologation KC | +GAKC | Homologation coréenne |
| Homologation ukrainienne | +GAUA | Homologation ukrainienne |
| Homologation EAC | +GAEA | Homologation EAC |
Autres configurations VACON NXP Air Cooled 22 kW, 380-500 V, IP21
393 configurations Danfoss VACON NXP Air Cooled existent pour 22 kW, 380-500 V, IP21 :
- 132L3374 – hacheur de freinage, clavier alphanumérique
- 132L3378 – hacheur de freinage, clavier alphanumérique
- 132L3738 – hacheur de freinage, clavier alphanumérique
- 132L4189 – hacheur de freinage, clavier alphanumérique
- 132L4311 – RFI classe A1, hacheur de freinage, clavier alphanumérique
- 132L4508 – RFI classe A1, hacheur de freinage, clavier alphanumérique
- 132L6153 – RFI classe A1, hacheur de freinage, clavier alphanumérique
- 132L6802 – hacheur de freinage, clavier alphanumérique
